| 玻璃管液位計 |
| 產品型號：RHG5 |
|
|
|
概述：
HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量?jī)x表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
|
|
特點：
●直讀式儀表，讀數精確。
●結構簡單，維修方便。
●經久耐用。
|
|
結構原理：
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
|
|
主要技術參數：
測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
工作壓力：≤1.6MPa
材質：碳鋼、不銹鋼
工作溫度：≤200℃
連接法蘭標準：HGJ46-91 PN1.6 DN20突面
其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：≥0.2MPa
|
|

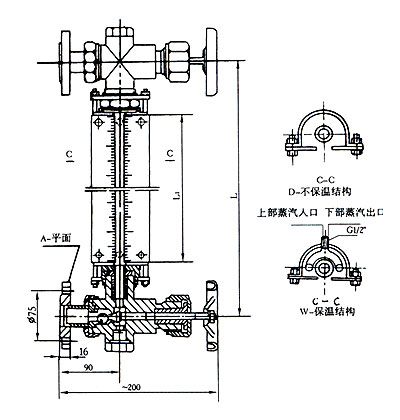

安裝中心距L和標尺刻度L1的關系：
|
L
|
300
|
500
|
600
|
800
|
1000
|
1200
|
1400
|
1700
|
2000
|
|
H
|
150
|
350
|
450
|
650
|
850
|
1050
|
1250
|
1550
|
1850
|
|
 |
|
使用須知：
●為保證自密封作用，容器內介質壓力應大于0.2MPa。
在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
|
|
型號、標記標準系列：
|
名稱
|
標準號
|
型號 標準
|
規格
|
|
玻璃管液位計
|
HG5-227-80
|
PAⅠ PN1.6
|
300，500，600，800，1000，1200，1400，1700，2000
|
|
玻璃管液位計
|
HG5-227-80
|
DBⅠ PN1.6
|
|
玻璃管液位計
|
HG5-227-80
|
DAⅡ PN1.6
|
|
玻璃管液位計
|
HG5-227-80
|
DBⅡ PN1.6
|
|
玻璃管液位計
|
HG5-227-80
|
WAⅠ PN1.6
|
|
玻璃管液位計
|
HG5-227-80
|
WBⅠ PN1.6
|
|
玻璃管液位計
|
HG5-227-80
|
WAⅡ PN1.6
|
|
玻璃管液位計
|
HG5-227-80
|
WBⅡ PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(上)AⅠBⅠ PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(下)AⅠBⅠ PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(上)AⅡBⅡ PN1.6
|
|
液位計針形閥
|
HG5-227-80
|
(下)AⅡBⅡ PN1.6
|
注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭。
|
